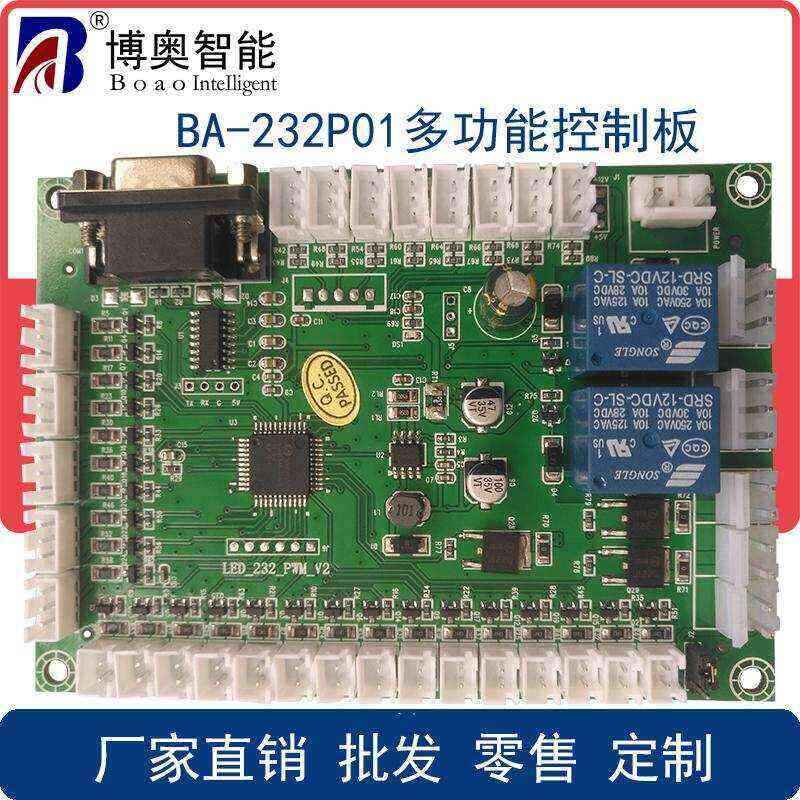

一、概述

該產品是專為自助終端設備配套開發的一款多功能控制模塊，可應用此模塊實現各模塊操作指示燈的提示控制、接收開關量的輸入上傳、繼電器常開、常閉輸出、PWM輸出功能以及溫濕度檢測功能；

二、技術規格

1.? 通訊接口及協議：

l 串口232通訊，標準DB9母座接口

2.? 接口及參數：

l 15路5V或12V可控制輸出，可接入操作提示燈條；

l 5路共陰極5V輸出，可控制雙色指示燈條，區分正常、異常狀態；

l 3路12VPWM輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；

l 2路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；

l 7路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V或12V電源接口，可為外接模塊提供電源。

l 1路溫濕度檢測功能；

?

4. 電源、電壓

l 控制器電源輸入為DC 12V，具體功率需視輸出接口所接負載，最大不超過5A；

?

5、控制器工作條件：

l 工作溫度：-10℃～+70℃

l 存儲溫度：-20℃～+85℃

l 濕度：5%～90%，無結露；

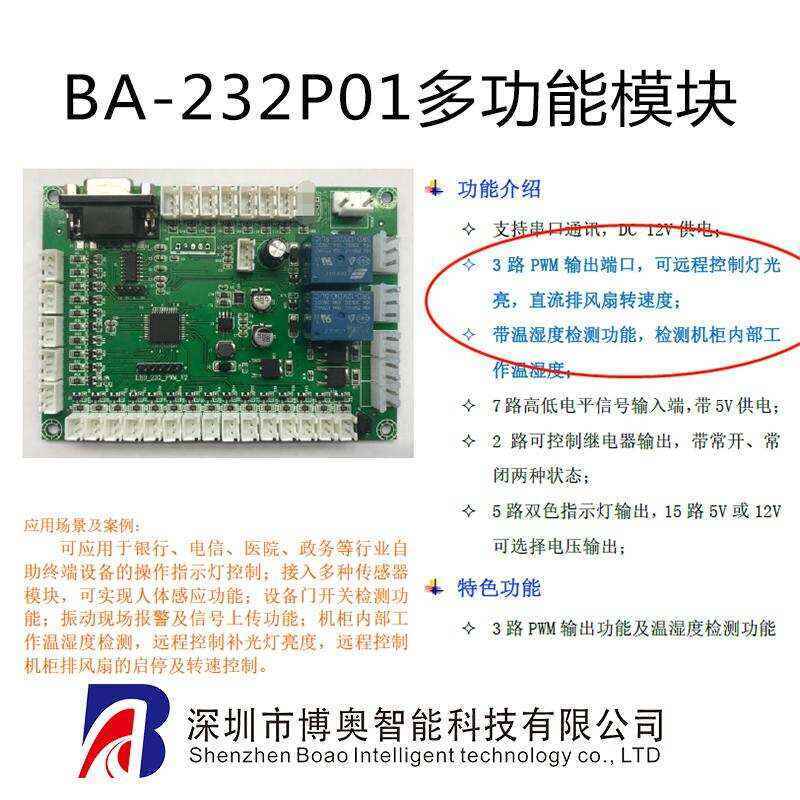

三、特殊功能應用案例說明

1）PWM及溫濕度應用

l 自助拍照設備可利用此功能，在后臺調節設備的補光燈亮度，可遠程實現對設備補光亮度的任意調節。

l 自助設備可利用與溫濕度檢測功能，實現對機柜內部的排風扇實現智能控制，當機柜內部溫度達到設定值時，對機柜風扇實現啟動以及轉速度的控制。

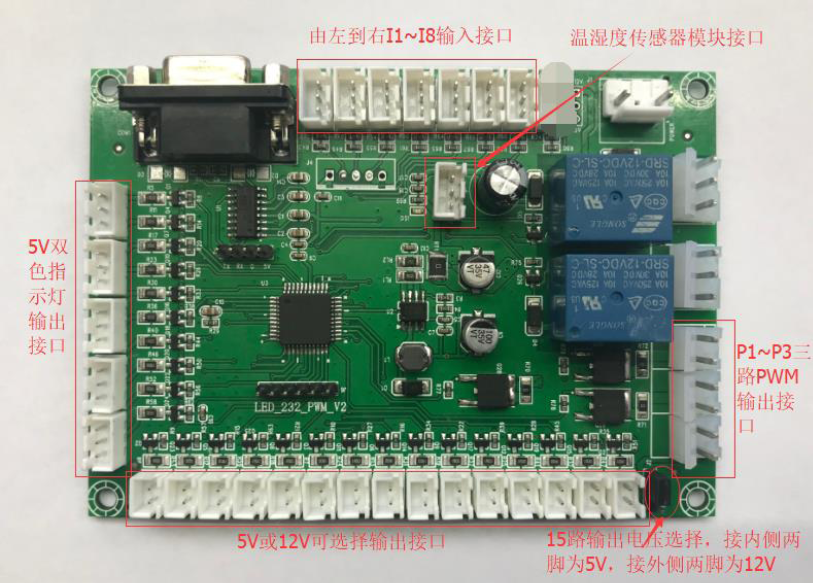

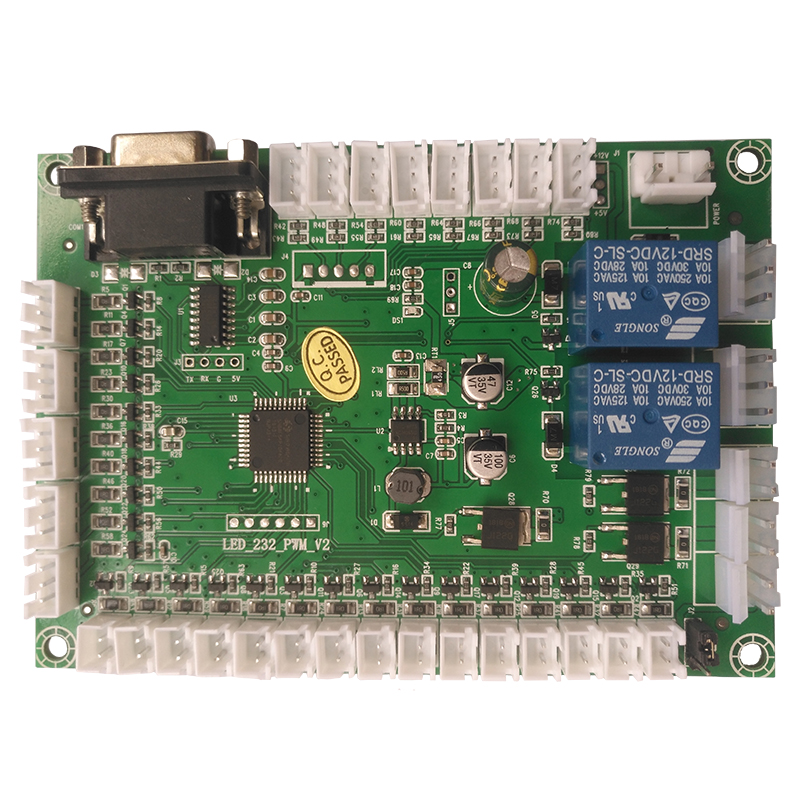

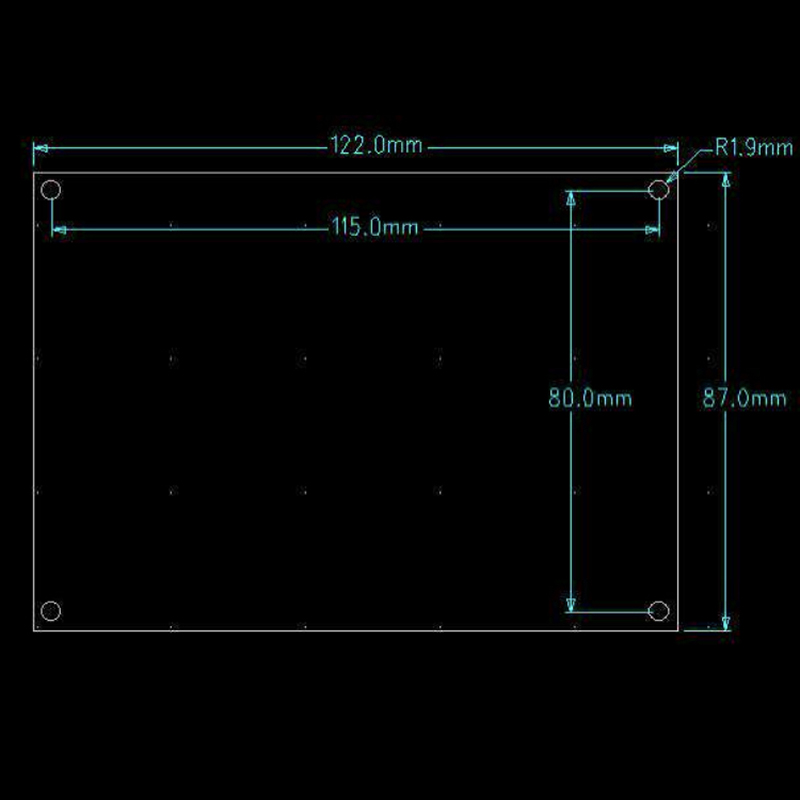

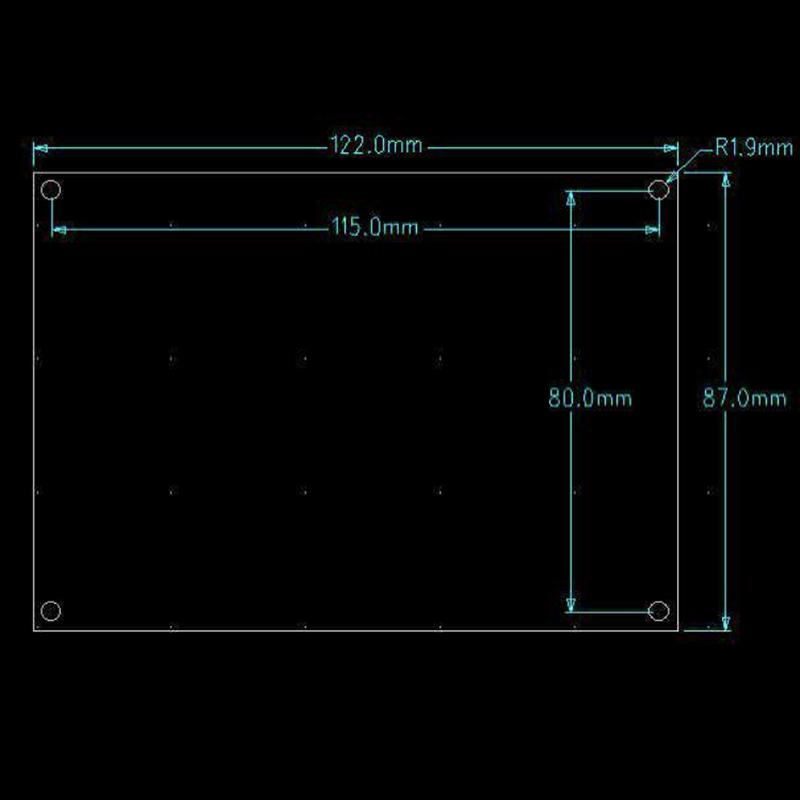

四、控制器接口圖示

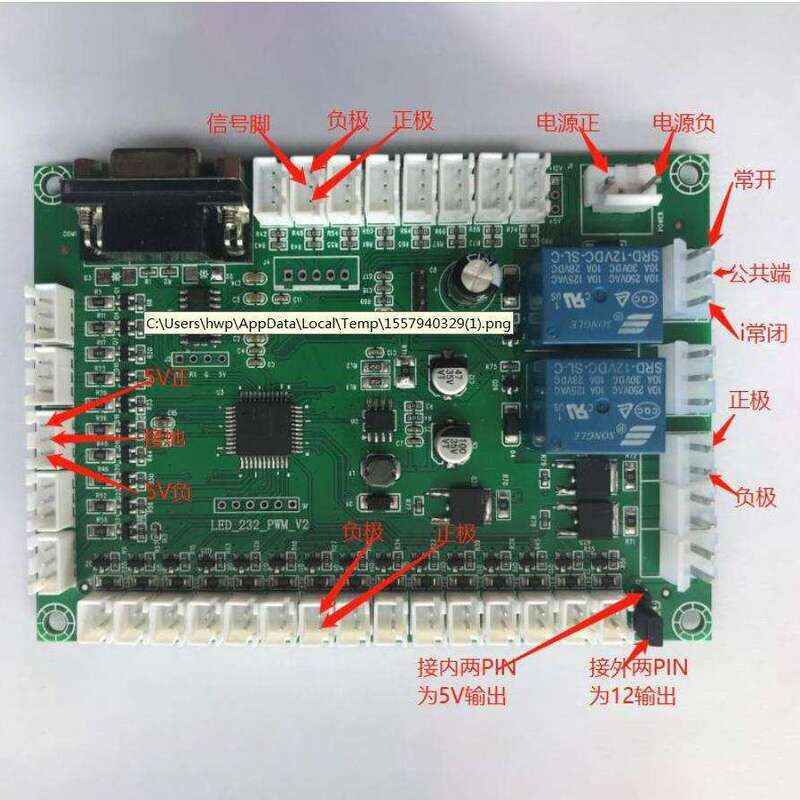

五、接口腳位定義
